Ghiduri tehnice pentru piesele tale.

Documentație detaliată pentru debitare laser, îndoire, sudură, prelucrări mecanice și vopsire: explicații, tabele, desene și exemple de calcul. Citește capitolele online sau descarcă ediția extinsă PDF.

01 / LASERMET · 24 PAGINI

Debitare laser

De la fișier DXF la piesă executabilă

Descarcă ghidul complet PDF ↓

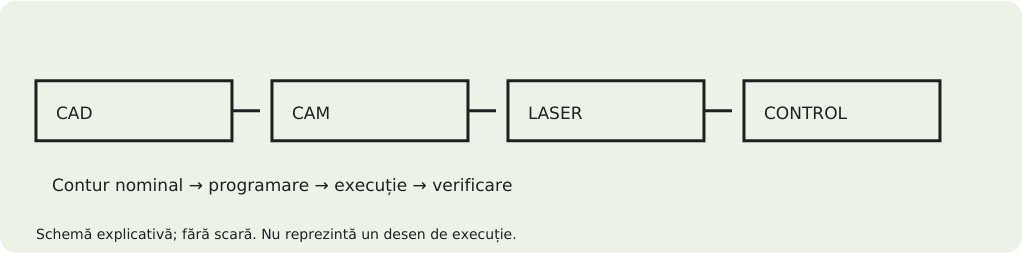

01 / Cum se obține piesa debitată+

De la desen la contur

Debitarea laser separă piesa din tablă urmărind un traseu programat. Fasciculul încălzește local materialul, iar gazul de asistență contribuie la îndepărtarea lui din tăietură. Geometria rezultată este plană; grosimea piesei provine din tabla aleasă. Prin această operație se obțin contururi exterioare, găuri, fante, decupaje și semifabricate pentru operații ulterioare.

Ce face programarea CAM

Fișierul CAD se verifică, se încadrează pe tablă și se transformă în program de mașină. Programatorul stabilește intrările în contur, ordinea de tăiere, compensarea kerf-ului și eventualele microprinderi. Acestea sunt elemente de proces, nu detalii pe care clientul trebuie să le adauge automat în desen.

De la contur la produs

O consolă poate necesita debitare, îndoire și vopsire. O flanșă poate necesita alezare, filetare și control dimensional după debitare. Identificați funcția reperului încă din ofertare: aceeași formă CAD poate conduce la trasee de fabricație diferite dacă se schimbă toleranțele sau aspectul solicitat.

Schemă explicativă: Cum se obține piesa debitată
02 / Laser, jet de apă sau plasmă?+

Alegerea tehnologiei

Comparația ajută la alegerea procesului potrivit; nu reprezintă o listă de utilaje LaserMet. Pentru serviciul descris în acest ghid, LaserMet confirmă debitarea laser în limitele comunicate. O cerere care necesită alt proces se analizează separat.

De ce nu se transferă aceleași reguli

Lățimea tăieturii, zona influențată termic, conicitatea și calitatea muchiei depind de proces. Valorile obținute pe o mașină sau pe un material nu definesc automat rezultatul pentru altă configurație. Costul se compară pentru piesa completă, inclusiv operațiile de finisare și precizie.

Laser, jet de apă sau plasmă?
ProcesCaracteristiciCând merită analizat
LaserÎncălzire locală, contururi 2D; kerf dependent de procesTable, repere cu numeroase contururi și detalii
Jet de apăDebitare prin jet, eventual abraziv; fără zona termică specifică laseruluiMateriale sau geometrii unde efectul termic este critic
PlasmăProces termic pentru materiale conductoare; detalii și muchii diferiteRepere unde grosimea și costul predomină față de detaliile fine
03 / Capacități LaserMet și formatul tablei+

Format de lucru

3.000 × 1.500 mm. Piesa trebuie să permită margini tehnologice și prindere; formatul tablei nu reprezintă automat dimensiunea maximă utilizabilă a piesei.

Grosimi maxime

Oțel: 12 mm. Inox: 8 mm. Aluminiu: 6 mm. Marca, starea materialului și disponibilitatea se confirmă în ofertă. Precizați, de exemplu, S235JR sau inox 304, nu doar „metal”.

Rezultatul procesului

Laserul produce contururi plane. Filetele, alezajele precise, șanfrenele și suprafețele de etanșare pot necesita operații separate. Muchiile și aspectul se specifică în desen.

Capacități LaserMet și formatul tablei
MaterialGrosime maximă laserFormat nominal de lucru
Oțel12 mm3.000 × 1.500 mm
Inox8 mm3.000 × 1.500 mm
Aluminiu6 mm3.000 × 1.500 mm
04 / Raster, vector și model 3D+

Raster: imaginea nu este geometrie de execuție

JPEG, PNG și scanările sunt formate din pixeli. Ele ajută la identificarea aspectului sau la discutarea unei idei, dar nu definesc sigur dimensiunile și coordonatele de tăiere. O fotografie mărită sau micșorată poate păstra aspectul și pierde scara. Redesenați și verificați cotele înainte de producție.

Vector: coordonate și contururi

DXF și DWG pot conține linii, arce și polilinii cu dimensiuni verificabile. Totuși, un fișier vectorial poate conține contururi deschise, linii duplicate, blocuri sau geometrii aflate la altă scară. Formatul corect este necesar, dar nu garantează singur un desen corect.

Model 3D: formă plus instrucțiuni

STEP/STP reprezintă geometria solidă și este util pentru piese îndoite, prelucrate sau ansambluri. Toleranțele, filetele și finisajele se precizează și în PDF-ul cotat. STL descrie o plasă și nu înlocuiește un model solid de precizie pentru această ofertare.

Raster, vector și model 3D
FișierRol recomandat
DXFContur 2D de debitare, în mm și la 1:1
STEP / STPGeometrie 3D pentru verificare și operații multiple
PDF cotatMaterial, toleranțe, revizie, finisaj și instrucțiuni
ImagineReferință vizuală; necesită geometrie verificată

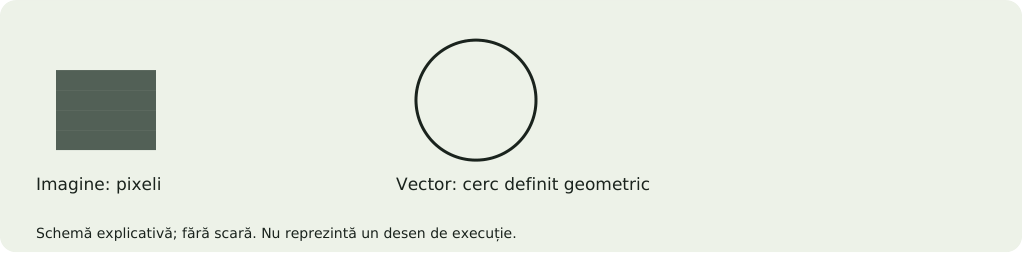

Schemă explicativă: Raster, vector și model 3D
05 / Export CAD: pașii care previn erorile+

DXF la scara 1:1

Exportați în milimetri, cu un singur reper per fișier și contururi închise. Eliminați liniile duplicate, punctele izolate și segmentele de lungime zero. Verificați o dimensiune cunoscută după export.

Separați geometria de instrucțiuni

DXF-ul de tăiere conține conturul. PDF-ul cotat conține toleranțe, material, revizie și finisaj. Liniile de îndoire sau marcaj se separă pe straturi și se identifică explicit.

Ce alte fișiere puteți trimite

STEP pentru geometrie 3D; DWG și PDF pentru analiză. O fotografie sau un PDF scanat necesită redesenare și verificare dimensională. Estimarea instant este disponibilă pentru DXF-urile eligibile; execuția urmează verificării tehnice.

Un singur sistem de unități

Verificați atât unitățile modelului, cât și setarea exportului. O dimensiune de 100 mm exportată în inch poate fi interpretată greșit dacă unitatea nu este păstrată. Măsurați o cotă cunoscută în fișierul reimportat; numele fișierului nu este o dovadă a scării.

Compatibilitate

Pentru modele native din SOLIDWORKS, Inventor sau alte programe, exportați și STEP. Pentru desene 2D, exportați DXF. Astfel reduceți dependența de versiunea aplicației și de funcții proprietare. Acceptarea unui fișier nu înseamnă că fiecare format poate primi preț instant.

06 / Software CAD și alegerea exportului+

Nu este obligatorie o anumită aplicație

LaserMet are nevoie de geometrie și de cerințe verificabile, nu de un anumit program de proiectare. Puteți lucra într-o aplicație 2D sau într-un modelator 3D, apoi exporta fișiere neutre. Fișierul nativ poate ajuta la modificări, dar pentru analiză trimiteți și DXF ori STEP, împreună cu PDF-ul cotat.

Desfășurată versus desen de prezentare

Pentru tablă îndoită, exportați geometria plană din funcția de desfășurare verificată, nu o vedere proiectată a piesei îndoite. Decideți dacă liniile de îndoire sunt excluse din DXF-ul de tăiere sau păstrate pe strat separat, cu o instrucțiune explicită. Nu exportați automat caseta de delimitare ca traseu de tăiere.

Verificarea după export

Deschideți fișierul rezultat într-un document nou. Verificați scara, contururile și diferența dintre liniile de tăiere și instrucțiuni. La un desen exportat dintr-o foaie de prezentare, scara foii poate influența rezultatul; o cotă de referință măsurată în DXF este mai sigură decât aspectul de pe ecran.

Software CAD și alegerea exportului
Aplicație / fluxExport utilVerificare
AutoCAD / desen 2DDXF al geometriei planeUnități, scara 1:1 și obiectele selectate
SOLIDWORKS / tablăDXF al desfășurateiLinii de îndoire, contururi și revizie
Inventor / model și tablăSTEP; DXF al desfășurateiGeometrie finală și scara exportului
Alte aplicații CADDXF / STEP + PDFCompatibilitate și cote reimportate
07 / Curățarea geometriei și straturile+

Contururi de tăiere

Păstrați o geometrie plană, la același nivel Z, cu fiecare contur închis. Eliminați liniile duplicate și segmentele care se suprapun parțial; ele pot modifica recunoașterea conturului și lungimea calculată. Verificați intersecțiile proprii, arcele foarte scurte și poliliniile cu numeroase puncte inutile.

Instrucțiuni separate

Cotele, cartușul, axele, hașurile și vederile auxiliare rămân în PDF. Pentru marcaj sau îndoire folosiți straturi distincte, denumite clar, și explicați operația în cerere. O linie roșie nu este suficientă dacă la export culoarea se pierde ori aplicația o interpretează ca traseu de tăiere.

Când mai multe repere sunt într-un fișier

De preferat, transmiteți fiecare reper separat. Dacă furnizați un fișier comun, identificați explicit fiecare piesă și cantitatea; poziția lor pe ecran nu este cantitatea comandată. Nu dublați geometria ca substitut pentru o listă de repere.

Curățarea geometriei și straturile
ElementÎn DXF-ul de tăiere?
Contur exterior și goluriDa, închise și fără duplicate
Linii de cotă / cartușNu; în PDF
Linie de îndoireStrat separat, cu instrucțiune
Marcaj / text gravatStrat separat, cu operația identificată
Puncte și contururi auxiliareSe elimină dacă nu au rol de proces

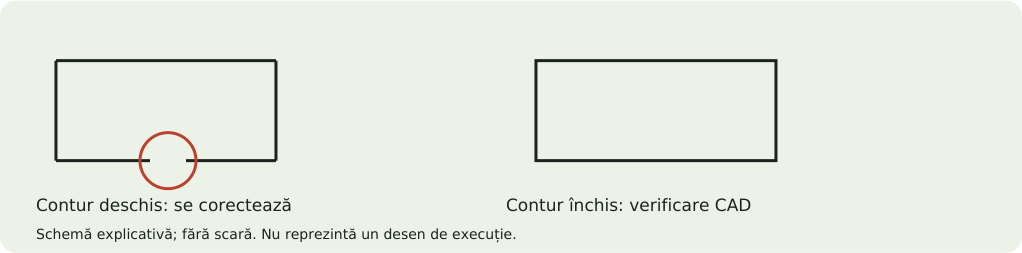

Schemă explicativă: Curățarea geometriei și straturile
08 / Toleranțe: ce se cotează și ce se confirmă+

Cota nominală nu este intervalul acceptabil

O cotă de 100 mm descrie dimensiunea de referință. Toleranța stabilește intervalul admis. Specificați toleranțele generale aplicabile și evidențiați excepțiile funcționale. O valoare orientativă de ±0,2 sau ±0,25 mm nu se aplică automat tuturor pieselor LaserMet.

Dimensiune, formă și poziție

Diametrul unei găuri, poziția axei, planeitatea plăcii și perpendicularitatea muchiei sunt cerințe diferite. O piesă poate avea diametrul corect și o poziție nepotrivită pentru montaj. Indicați bazele de măsurare și evitați lanțurile de cote închise care se contrazic.

Calitatea fețelor și controlul

Precizați fața vizibilă și suprafața pe care se verifică o cotă critică. Muchia debitată poate avea striații, bavură sau conicitate; acestea se analizează în funcție de material și grosime. Pentru găuri de ajustaj, soluția poate fi debitare de semifabricat și prelucrare ulterioară, nu o promisiune de precizie identică pe toată grosimea.

09 / Kerf: lățimea tăieturii și compensarea+

Ce înseamnă kerf

Kerf-ul este lățimea de material eliminat de proces. Nu este grosimea tablei și nici o toleranță generală. El depinde de material, grosime, configurație și parametri. Nu folosiți o valoare fixă de 0,2 sau 0,3 mm pentru toate piesele și nu transferați o valoare din altă tehnologie.

Desen nominal, compensare în CAM

Clientul transmite dimensiunea dorită a conturului. În programare se deplasează traseul astfel încât muchia rezultată să respecte geometria convenită. Compensarea manuală adăugată în CAD și compensarea din CAM se pot cumula, provocând o piesă supradimensionată sau o gaură prea mică.

Detalii de dimensiune apropiată de kerf

O tăiere pe o singură linie nu definește automat o fantă funcțională cu lățime precisă. Dacă o fantă trebuie să aibă lățimea s, desenați-i ambele margini și capetele. Fantele extrem de înguste, insulele fragile și detaliile mici necesită verificarea străpungerii și a evacuării căldurii.

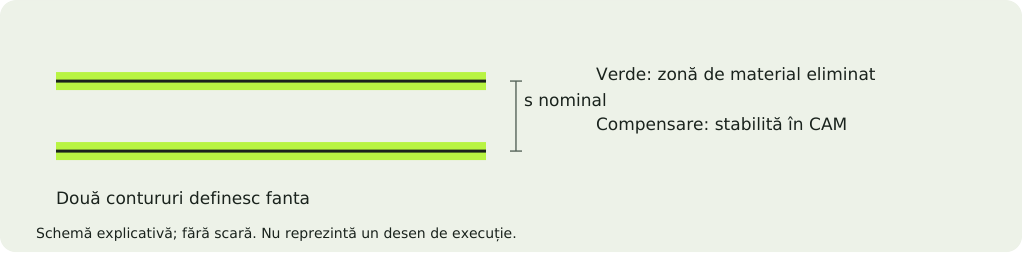

Schemă explicativă: Kerf: lățimea tăieturii și compensarea

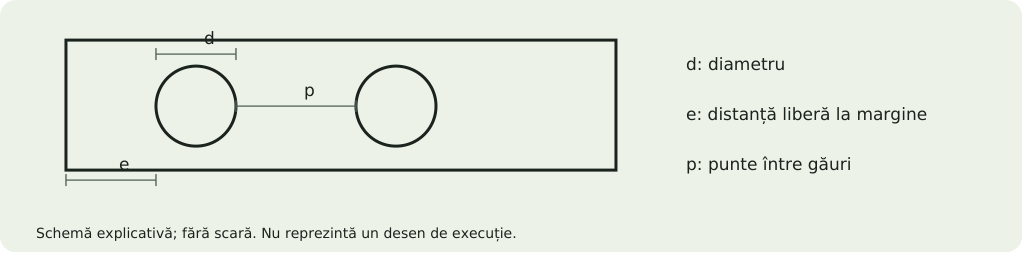

10 / Găuri: diametru, punți și margini+

Definiți ce măsurați

Notați d = diametru, t = grosime, e = distanța liberă dintre gaura decupată și marginea piesei, p = puntea dintre două găuri. Distanța de la centru la margine nu este aceeași cu e: pentru un cerc, ea este e + d/2. Confuzia schimbă radical geometria.

Criterii preliminare LaserMet

Ca filtru conservator de proiectare, porniți de la d ≥ t, e ≥ t și p ≥ t. Acestea sunt recomandări pentru analiza inițială, nu minime tehnologice garantate și nu un calcul de rezistență. Găurile sub grosime, punțile înguste și perforările dense se pot trimite pentru evaluare; atelierul stabilește dacă sunt executabile.

De ce contează zona de material rămas

Găurile apropiate și marginile subțiri pot fi influențate de căldură și pot deveni fragile la manipulare. Pentru piese solicitate mecanic, dimensiunea punții se stabilește și prin proiectare structurală. Criteriul de debitare nu verifică sarcina unui șurub sau rezistența piesei în exploatare.

Găuri: diametru, punți și margini
SimbolDefinițieExemplu la t = 3 mm
dDiametrul găuriiPornire preliminară: d ≥ 3 mm
eDistanță liberă gaură-marginePornire preliminară: e ≥ 3 mm
pPunte între contururiPornire preliminară: p ≥ 3 mm
cDistanță centru-marginec = e + d/2
Schemă explicativă: Găuri: diametru, punți și margini

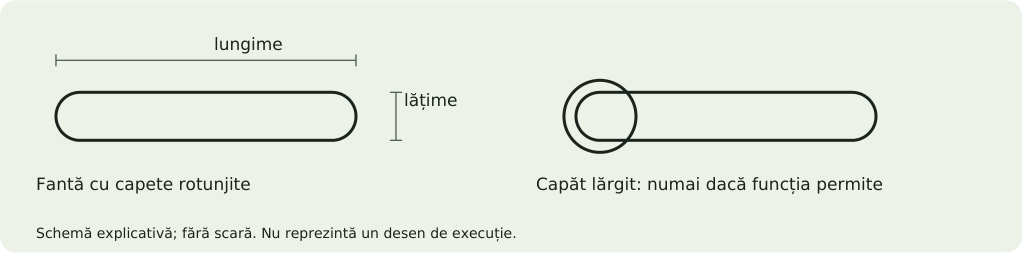

11 / Fante, crestături și decupaje înguste+

O fantă este o suprafață, nu o linie

Desenați lățimea și lungimea nominală a fantei, inclusiv forma capetelor. La o fantă pentru reglaj, verificați diametrul șurubului, accesul șaibei și lungimea utilă a deplasării. O fantă foarte lungă poate slăbi piesa chiar dacă este debitabilă.

Străpungerea la începutul conturului

Procesul necesită un punct de intrare. Intrarea și ordinea se stabilesc în CAM; o fantă îngustă poate oferi spațiu insuficient. Un capăt lărgit poate fi o soluție, dar nu îl adăugați automat: lărgirea trebuie să fie compatibilă cu funcția și cu aspectul reperului.

Crestături la margine

Crestăturile adânci, colțurile foarte ascuțite și fantele apropiate de contur pot concentra tensiuni și pot produce elemente subțiri. Rotunjirile sau degajările se aleg în funcție de montaj. Pentru o funcție de poziționare, cotați distanța de la bază, nu doar lățimea decupajului.

Schemă explicativă: Fante, crestături și decupaje înguste
12 / Colțuri și degajări pentru asamblare+

Colț interior versus colț exterior

Un colț interior foarte ascuțit poate împiedica intrarea unui element cu muchie sau poate concentra tensiuni. O degajare circulară de tip dog-bone ori o crestătură controlată poate facilita montajul. Forma se cotează în desen; nu se adaugă fără acord pe o piesă funcțională.

Raza și rezistența

Rotunjirea unui colț poate reduce sensibilitatea la concentrarea tensiunilor, dar nu verifică singură rezistența reperului. Când piesa este solicitată, raza se alege după funcție, material, sarcini și spațiul de montaj. Raza nu se stabilește printr-un multiplicator universal al grosimii pentru orice material și funcție.

Muchii accesibile la manipulare

Colțurile exterioare expuse se pot rotunji sau debavura. Precizați dacă este suficientă îndepărtarea bavurii ori este cerută o rază/teșire controlată. Debavurarea nu are automat aceeași dimensiune ca o teșire prelucrată.

Schemă explicativă: Colțuri și degajări pentru asamblare

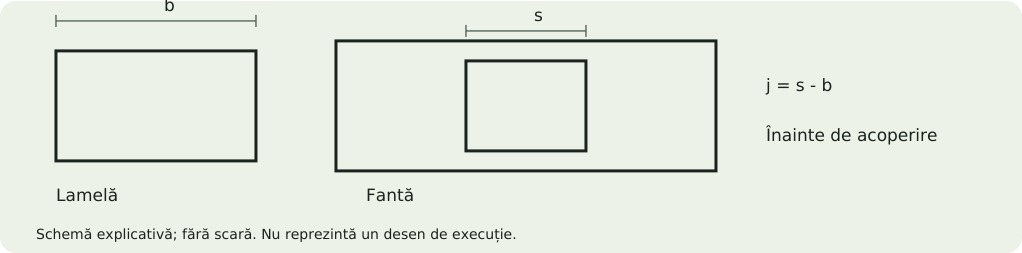

13 / Îmbinări lamelă-fantă și noduri de poziționare+

Jocul trebuie definit

Pentru o lamelă de lățime b într-o fantă s, jocul nominal total este j = s - b. Montajul depinde de toleranțele celor două piese, bavură, planeitate și acoperire. Pentru serii, validați îmbinarea pe materialul și finisajul reale înainte de lansare.

Noduri / proeminențe locale

Proeminențele mici pot localiza contactul sau crește frecarea într-o îmbinare. Ele nu garantează fixarea și nu înlocuiesc un calcul pentru o îmbinare solicitată. Un nod prea mare poate bloca montajul ori deforma placa; unul prea mic poate fi eliminat sau afectat la tăiere.

Poziționare pentru sudură

Lamelele pot ajuta la montarea repetabilă a subansamblelor, dar trebuie lăsat acces la sudare și la dispozitive. Verificați dacă sunt vizibile în produs și dacă trebuie îndepărtate. Nu cereți presare la interferență și cordon ulterior fără evaluarea efectului asupra poziției finale.

Schemă explicativă: Îmbinări lamelă-fantă și noduri de poziționare

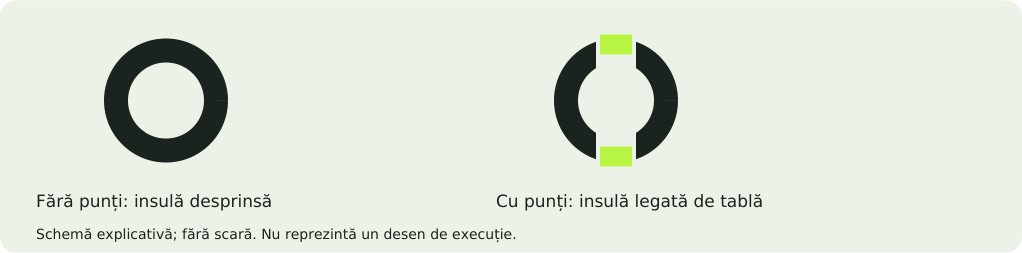

14 / Text decupat și forme cu insule+

Literele cu gol interior

În litere precum A, B, D, O, P, Q și R, insulele interioare se desprind dacă nu au punți. Pentru text negativ într-o tablă se folosește un desen de tip stencil sau se adaugă punți compatibile cu aspectul dorit. Același principiu se aplică logo-urilor cu zone izolate.

Transformați fontul în contur

Textul editabil poate depinde de fontul instalat și poate fi înlocuit la deschidere. Exportați literele ca geometrie vectorială. După conversie, verificați contururile închise, duplicatele și toate insulele; simpla comandă „explode” nu garantează o geometrie curată.

Lizibilitate și detalii

Verificați lățimea minimă a trăsăturilor și a punților la scara reală. Dimensiunea fontului nu este aceeași cu lățimea celui mai subțire element. Literele mari dintr-un font fin pot fi mai dificil de executat decât litere mai mici cu trăsături groase. Înainte de serie, aprobați o probă dacă aspectul este important.

Schemă explicativă: Text decupat și forme cu insule
15 / Marcaj, identificare și ambalare+

Identificați operația, nu numai culoarea

Textul destinat marcării se separă de traseul de tăiere. În cerere notați explicit MARCARE, poziția, dimensiunea și fața. Se verifică dacă marcajul cerut este disponibil pentru materialul și finisajul proiectului; ghidul nu promite o gravare decorativă sau un contrast identic pe toate suprafețele.

Fișiere și revizii

Pentru logo sau grafică furnizați geometrie vectorială și un PDF de referință. Pentru un cod de reper, indicați textul exact și revizia. Dacă marcajul trebuie să rămână lizibil după vopsire, cerința se analizează înainte de alegerea metodei și a succesiunii operațiilor.

Eticheta nu este marcaj permanent

Etichetele pe ambalaj sunt utile pentru recepție, kituri și identificarea loturilor. Precizați dacă se cere etichetă pe fiecare reper, pe pungă sau pe cutie. Includeți codul, cantitatea, revizia și eventualul număr de lot; nu presupuneți trasabilitate completă dacă nu este convenită în ofertă.

Marcaj, identificare și ambalare
SoluțieRolCe trebuie specificat
Marcaj pe piesăIdentificare directăText, poziție, față, permanență și aspect
Etichetă pe piesăIdentificare detașabilăAdeziv / zonă permisă / informație
Etichetă pe ambalajRecepție și separarea reperelorCod, revizie, cantitate, kit / lot
16 / Materiale: marcă, stare și suprafață+

Oțeluri pentru tablă

S235JR și S355J2 sunt mărci de oțel structural; DC01 este oțel pentru formare la rece. DX51D indică o categorie folosită la produse acoperite, iar tipul și masa acoperirii trebuie precizate separat. Aceste denumiri nu sunt interschimbabile, chiar dacă grosimea este aceeași. Pentru oțeluri de rezistență ridicată solicitați analiză distinctă a operațiilor ulterioare.

Inox

304 / 1.4301 și 304L / 1.4307 sunt denumiri distincte; 316L corespunde uzual 1.4404. „2B”, „satinat” și „lucios” descriu suprafața, nu înlocuiesc marca. Indicați și orientarea satinării, fața vizibilă și folia de protecție. Compatibilitatea foliei cu debitarea se confirmă.

Aluminiu

Precizați aliajul și starea, de exemplu EN AW-5754 H111. Două table de aluminiu de aceeași grosime pot avea comportament diferit la îndoire, sudare și finisare. Pentru o piesă cu mai multe operații, selectați materialul pentru întregul traseu, nu numai pentru tăiere.

Materiale: marcă, stare și suprafață
FamilieExemple de specificareDetaliu care nu trebuie omis
OțelS235JR / S355J2 / DC01Grosime, stare, protecție
Inox304 / 304L / 316LSuprafață, folie, direcție
AluminiuEN AW-5754 H111Aliaj, stare, operații ulterioare
17 / Grosimi uzuale și disponibilitate+

Tabel de orientare, nu inventar

Grosimile din tabel sunt exemple uzuale pentru pregătirea unei cereri; disponibilitatea depinde de marca și starea solicitate, furnizor și lot. Nu reprezintă stoc LaserMet. Grosimile peste limitele de debitare nu sunt incluse ca ofertă standard în acest ghid.

Format și toleranța semifabricatului

Formatul de 3.000 × 1.500 mm este limita nominală de lucru. Materialele pot proveni și din alte formate compatibile, de exemplu 2.000 × 1.000 sau 2.500 × 1.250 mm, în funcție de aprovizionare. Grosimea reală și planeitatea au toleranțele semifabricatului, care pot influența îmbinările și îndoirea.

Material furnizat de client

Comunicați marca, grosimea, starea, suprafața și documentele disponibile. Materialul ruginit, deformat, cu acoperire necunoscută sau fără identificare necesită evaluare. Nu planificați producția presupunând că orice rest de tablă are aceeași calitate ca materialul prevăzut în proiect.

Grosimi uzuale și disponibilitate
FamilieExemple de grosimi uzuale, mmMaxim LaserMet
Oțel structural2; 2,5; 3; 4; 5; 6; 8; 10; 1212 mm
Oțel pentru formare0,5; 0,8; 1; 1,2; 1,5; 2; 2,5; 3În limita de 12 mm
Inox0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 88 mm
Aluminiu0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 66 mm

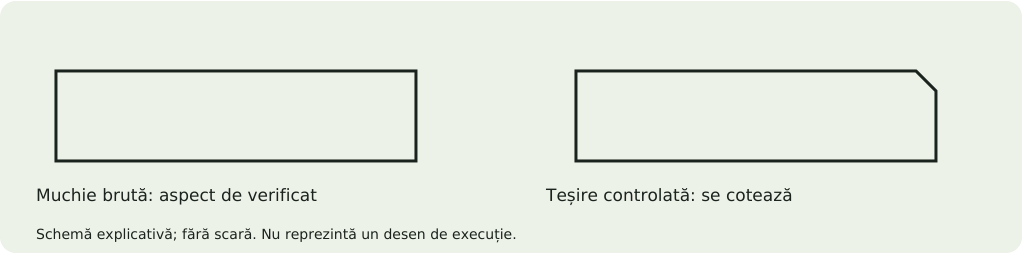

18 / Debavurare, muchii și față vizibilă+

Ce se îndepărtează

Debitarea poate lăsa bavură, zgură locală, urme de intrare sau urme de microprindere. Specificați nivelul de prelucrare cerut: îndepărtarea bavurii, muchie sigură la manipulare, șlefuire locală sau teșire controlată. Aceste cerințe implică operații și timpi diferiți.

Toleranțe după finisare

Prelucrarea muchiei poate modifica dimensiunea locală. Nu combinați o muchie funcțională cu șlefuire liberă dacă ajustajul este critic. Cotați raza sau teșirea acolo unde este importantă și precizați dacă dimensiunile sunt verificate înainte ori după debavurare.

Suprafețe sensibile

Pentru inox satinat sau tablă cu folie, indicați fața vizibilă, direcția și zgârieturile acceptabile. Uleiul de protecție temporară pentru oțel nu este o acoperire finală și poate necesita degresare înainte de vopsire sau sudură. Protecția și ambalarea se aleg împreună cu finisajul cerut.

Debavurare, muchii și față vizibilă
CerințăCe înseamnă în ofertare
DebavurareÎndepărtarea materialului rezidual de pe muchie
Teșire / rază cotatăGeometrie controlată; operație de verificat
Șlefuire esteticăAspect și suprafețe acceptate definite
Protecție temporarăDepozitare / transport; diferită de vopsire finală
Schemă explicativă: Debavurare, muchii și față vizibilă
19 / Inserții, piulițe și distanțieri+

Alegeți familia potrivită

Piulițele auto-sertizabile, niturile filetate, piulițele sudabile, piulițele în colivie și distanțierii nu folosesc aceeași metodă de montaj. Indicați codul sau cerința funcțională, materialul și direcția de instalare. Atelierul verifică disponibilitatea și operația înainte de confirmare.

Gaura se proiectează după componentă

Diametrul și toleranța găurii, grosimea minimă, duritatea suportului și distanța față de margine provin din fișa inserției. Distanța de la axa găurii la margine nu trebuie confundată cu distanța liberă de la contur. Nu folosiți diametrul filetului ca diametru de montaj.

Succesiune și suprafețe

Pentru inserții prin presare, modificarea muchiei găurii sau montarea după vopsire poate afecta fixarea; condițiile se verifică după tipul ales. Nu debavurați și nu șanfrenați automat găurile dedicate inserțiilor. Verificați accesul pentru presare și dacă deformarea la îndoire poate afecta gaura.

Inserții, piulițe și distanțieri
ElementCe se comunică
Piuliță / prezon prin presareCod, gaură, grosime, duritate, direcție
Nit filetatCod, interval de strângere, gaură, acces
Piuliță sudabilăMaterial, poziție, cordon și protecție
Distanțier / colivieInterfețe de montaj și spațiu disponibil

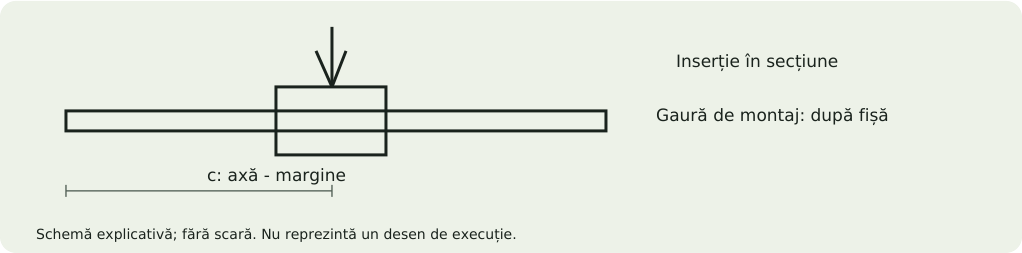

Schemă explicativă: Inserții, piulițe și distanțieri
20 / Planificarea operațiilor după debitare+

Îndoire

Trimiteți modelul final și desenul cu raze, unghiuri și cote. Desfășurata se verifică cu sculele și cu datele reale de îndoire. Găurile apropiate de zona de deformare pot necesita mutare, degajare sau prelucrare ulterior; geometria debitabilă nu garantează automat geometria îndoibilă.

Sudură și prelucrări mecanice

Pentru ansambluri, includeți lista reperelor, poziționările și cordoanele. Pentru alezaje, filete sau suprafețe precise, precizați operația și toleranța. În unele cazuri este necesar un adaos de prelucrare; acesta se stabilește cu atelierul, nu prin modificarea neanunțată a conturului final.

Vopsire și montaj

Acoperirea schimbă jocurile și diametrele. Marcați filetele, contactele electrice și suprafețele de etanșare care trebuie mascate. Dacă două repere se asamblează după vopsire, verificați jocul în starea finală. Includeți operațiile de montaj și ambalare în aceeași cerere pentru un preț complet.

21 / Reducerea costului fără pierderea funcției+

Ce influențează prețul

Costul depinde de material și consum, lungimea contururilor, numărul de străpungeri, grosime, timp de pregătire și operații ulterioare. O placă mică, foarte perforată, poate necesita mai mult timp de tăiere decât o placă mai mare cu contur simplu. Greutatea singură nu descrie costul complet.

Ce se poate optimiza

Folosiți grosimi și mărci uzuale dacă funcția permite. Eliminați detalii fără rol, nu găuri necesare. Grupați cantitățile pe materiale și revizii și cereți separat prototip și serie. În cazul seriei, o probă acceptată reduce riscul de refacere a întregului lot.

Înainte de confirmarea comenzii

Verificați dacă oferta include material, debitare, debavurare, îndoire, sudură, inserții, finisaj, control și transport. Comanda minimă LaserMet este 50 € fără TVA; ea nu înlocuiește calculul fiecărui reper. Estimarea online pentru fișiere eligibile este urmată de verificarea tehnică înainte de execuție.

Reducerea costului fără pierderea funcției
FactorAcțiune utilă
Numeroase contururi interioareVerificați rolul perforațiilor
Mai multe reviziiPăstrați numai revizia comandată
Toleranțe inutileLimitați precizia la funcții reale
SerieAprobați proba și criteriile de control
22 / Checklist complet și exemplu de cerere+

Fișiere

DXF curat și la scara 1:1; STEP pentru geometrie 3D dacă este cazul; PDF cotat cu marca materialului, grosime, toleranțe și revizie. Același cod trebuie să identifice același reper în toate documentele. Desenul și modelul nu trebuie să conțină revizii contradictorii.

Execuție și aspect

Indicați cantitatea per reper, operațiile ulterioare, fața vizibilă, nivelul de debavurare, inserțiile și marcajul. Pentru vopsire comunicați RAL, textură, luciu și mascări. Pentru repere de ajustaj comunicați starea finală în care trebuie respectată cota.

Livrare și documente

Precizați termenul solicitat, ambalarea și adresa. Certificatele de material, rapoartele de control sau trasabilitatea se cer explicit și se confirmă în ofertă. Pentru kituri, atașați lista de repere per kit și numărul de kituri; cantitatea dintr-o imagine nu este o listă de comandă.

Trimite piesa pentru ofertare ↗

02 / LASERMET · 14 PAGINI

Îndoire CNC

Raze, găuri și desfășurate fără ambiguități

Descarcă ghidul complet PDF ↓
01 / Modelul și desenul+

Pachetul recomandat

Trimiteți STEP-ul piesei finite și PDF-ul cotat. Includeți materialul, grosimea, raza interioară, unghiurile și cantitatea. O desfășurată DXF este utilă, dar trebuie verificată cu sculele de producție.

Dimensiuni fără confuzii

Indicați dacă lungimile sunt interioare sau exterioare. Pentru unghiuri, arătați unghiul final dintre fețe. Marcați fața vizibilă și eventualele suprafețe pe care urmele sculelor nu sunt acceptate.

Capacitate

Lungimea, grosimea și geometria admisibile depind de material, forța necesară și scule. Limita de debitare laser nu este și limita de îndoire. Capacitatea se confirmă pentru fiecare piesă.

02 / Raze și desfășurare+

Raza interioară

O rază de ordinul grosimii poate fi un punct de plecare pentru anumite table ductile, dar nu se aplică universal. Aliajul, starea de livrare și direcția de laminare pot impune raze mai mari.

Nu fixați un factor K universal

Desfășurata depinde de raza obținută, matriță, poanson și proces. Factorul K preluat din CAD trebuie verificat; piesele cu cote critice pot necesita probă și corecție.

Uniformizați razele

Când funcția permite, folosiți aceeași rază și unghiuri uzuale. Reduceți schimbările de scule și evitați îndoiri foarte scurte sau apropiate fără verificarea accesului.

03 / Găuri, degajări și acces+

Găuri lângă îndoire

Ca verificare preliminară conservatoare, păstrați distanța de la marginea găurii la tangenta îndoirii cel puțin 2t. Raza și sculele pot cere mai mult. Găurile funcționale din zona de deformare pot necesita prelucrare după îndoire.

Degajări la capetele îndoirii

Prevedeți degajări care depășesc zona de deformare și evitați colțurile care pot iniția fisuri. Forma și dimensiunile se stabilesc cu atelierul, în funcție de material și scule.

Acces la scule

Piesele în U, cutiile închise și flanșele întoarse pot lovi poansonul sau mașina. Verificați succesiunea îndoirilor; un reper poate necesita scule speciale ori împărțirea în subansamble.

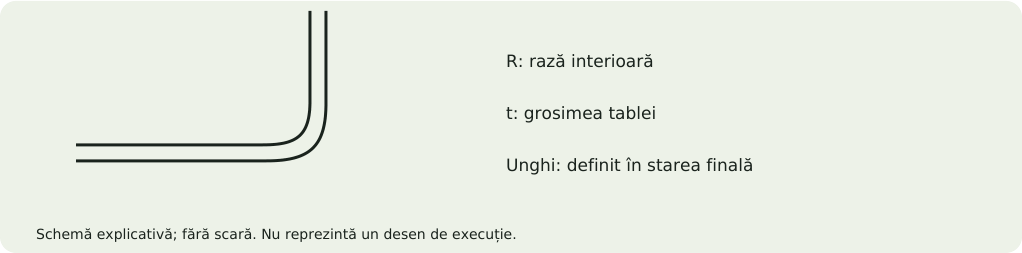

Schemă explicativă: Găuri, degajări și acces
04 / Îndoire în aer și alegerea sculelor+

Poanson, matriță și piesă

La îndoirea în aer, tabla este susținută de matriță și apăsată de poanson. Raza obținută și unghiul final depind de deschiderea matriței, material, grosime și cursă. Raza modelată în CAD nu se obține automat doar prin alegerea unui poanson cu aceeași rază.

De ce se verifică fiecare geometrie

Forța necesară crește cu rezistența materialului, grosimea și lungimea îndoirii. O piesă scurtă și groasă nu se compară direct cu una lungă și subțire. Lungimea utilă a mașinii nu garantează execuția oricărei îndoiri pe acea lungime. Sculele și accesul sunt parte din confirmarea tehnică.

Urme și protecție

Contactul sculelor poate lăsa urme, mai ales pe suprafețe estetice. Identificați fața vizibilă și cerințele privind folia sau protecția. Nu prescrieți o folie necunoscută fără verificare; aceasta poate influența procesul și aspectul.

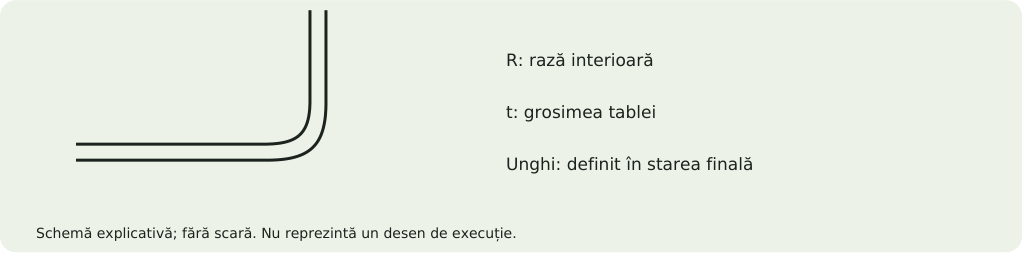

Schemă explicativă: Îndoire în aer și alegerea sculelor
05 / Raza, laminarea și revenirea elastică+

Materialul nu are un singur comportament

Aliajul, starea de livrare, grosimea și direcția de laminare afectează posibilitatea de îndoire. Oțelul pentru formare, inoxul și aluminiul nu folosesc automat aceeași rază minimă. La un material cu ductilitate redusă, o rază prea mică poate conduce la fisuri chiar dacă geometria CAD este validă.

Revenirea elastică

După îndepărtarea forței, piesa poate reveni parțial elastic și unghiul se modifică. Atelierul compensează procesul pentru unghiul final cerut. Nu trimiteți un model „suprabent” pentru a compensa revenirea fără să declarați modificarea, deoarece programarea poate aplica încă o compensare.

Desen final și probă

În model și desen definiți geometria finală acceptată. Pentru materiale sau geometrii sensibile, o probă pe lotul real ajută la stabilirea reglajelor. Criteriul de acceptare trebuie să includă unghiul, cotele finale și aspectul, nu numai potrivirea cu desfășurata.

Raza, laminarea și revenirea elastică
FactorEfect posibil
Aliaj și stareRază admisibilă și ductilitate
Direcția laminăriiSensibilitate diferită la fisurare
Grosime / lotVariația razei și a unghiului
Revenire elasticăNecesită compensare de proces
06 / Calculul desfășuratei: BA, BD și factor K+

Axa neutră

La îndoire, exteriorul se întinde și interiorul se comprimă. Factorul K exprimă poziția aproximată a axei neutre în grosime. Pentru un model simplificat, lungimea arcului neutru este BA = α × (R + Kt), unde α este unghiul de îndoire în radiani, R raza interioară și t grosimea.

Formula are condiții

BA este bend allowance, lungimea zonei de îndoire în desfășurată. Nu o adunați direct la două cote exterioare dacă acestea includ deja zona colțului. Pentru dimensiuni exterioare, bend deduction se calculează cu convenția de cotare și cu retragerile geometrice corespunzătoare. CAD-ul și atelierul trebuie să folosească aceeași convenție.

Nu folosiți un K universal

Valoarea K dintr-un program este o ipoteză până la corelarea cu sculele și cu materialul. Pentru producție se utilizează date validate. Dacă atelierul recalculază desfășurata, modelul finit și cotele sunt referința; modificați DXF-ul doar după clarificarea reviziei.

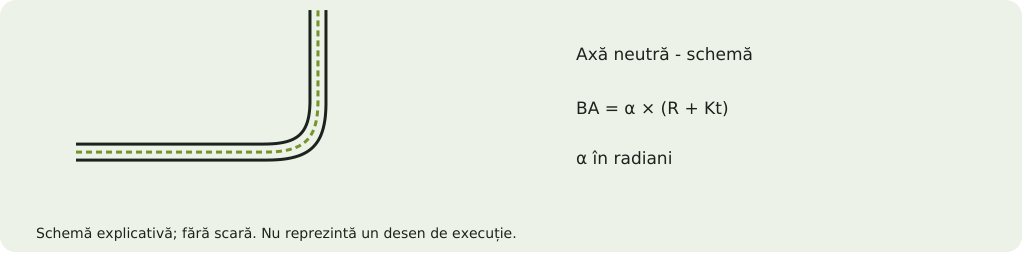

Schemă explicativă: Calculul desfășuratei: BA, BD și factor K
07 / Flanșa minimă, retururi și acces+

Lungimea flanșei

O flanșă trebuie să poată fi susținută pe matriță și poziționată. Lungimea minimă depinde de deschiderea și forma sculelor, nu numai de grosime. O flanșă foarte scurtă poate cădea în matriță sau poate necesita un traseu diferit. Trimiteți cota și funcția înainte de a îngheța desenul.

Cutii și profile în U

Verificați spațiul pentru poanson și pentru corpul piesei la fiecare etapă. O îndoire validă separat poate deveni imposibilă după realizarea unei flanșe anterioare. Raza, adâncimea cutiei, retururile și grosimea determină necesitatea sculelor speciale.

Acces la opritoare

Piesa trebuie să ofere o bază de poziționare stabilă. Decupajele, flanșele înclinate și reperele asimetrice pot limita contactul cu opritoarele. Proiectarea unei zone de referință sau modificarea ordinii îndoirilor poate îmbunătăți repetabilitatea.

Flanșa minimă, retururi și acces
GeometrieVerificare necesară
Flanșă scurtăSprijin pe matriță
Profil U adâncColiziune cu poansonul
Flanșă întoarsăAcces și ordine
Piesă asimetricăBaze pentru opritoare

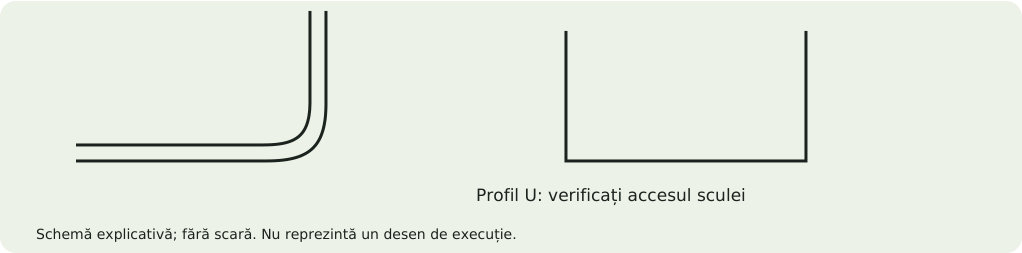

Schemă explicativă: Flanșa minimă, retururi și acces
08 / Găuri lângă îndoire: distanța corectă+

Măsurați de la tangenta îndoirii

Distanța recomandată de la marginea găurii la tangenta zonei îndoite nu este distanța față de axa unei linii desenate arbitrar în desfășurată. Notați explicit referința. Pentru o gaură circulară, distanța de la centru la aceeași tangentă este distanța liberă plus d/2.

Criteriu preliminar, nu regulă absolută

Criteriul 2t folosit ca filtru preliminar trebuie verificat cu raza și sculele. O gaură poate deveni ovală sau poate trage marginea dacă zona de deformare o intersectează. Limita admisibilă nu poate fi determinată numai dintr-o imagine a piesei.

Soluții de proiectare

Se poate muta gaura, modifica raza sau flanșa, adăuga o degajare verificată ori realiza gaura după îndoire. Soluția se alege după funcție: o gaură de șurub cu joc are altă cerință decât un alezaj de poziționare. Inserțiile montate în apropiere necesită și verificarea accesului.

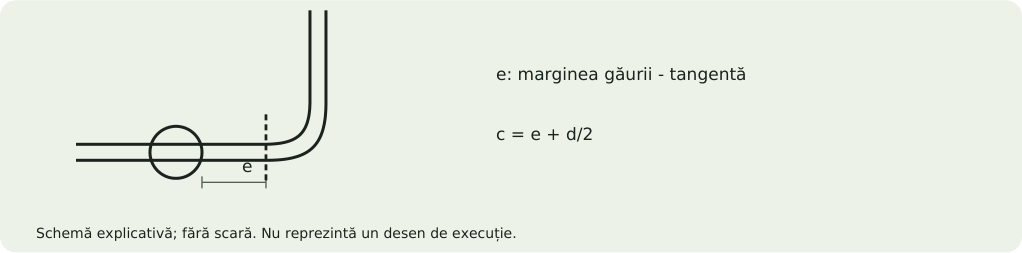

Schemă explicativă: Găuri lângă îndoire: distanța corectă
09 / Degajări de îndoire și colțuri de carcasă+

De ce sunt necesare

Când o porțiune de tablă se îndoaie și cea vecină rămâne plană, materialul de la limită poate fi întins, rupt sau bombat. O degajare separă zona care se formează. Forma și lungimea se proiectează în raport cu raza și grosimea, evitând o muchie foarte fragilă.

Două flanșe în același colț

La o carcasă, flanșele vecine se pot suprapune sau pot lăsa goluri. Includeți grosimea, raza și jocul de asamblare în modelul finit. Nu construiți o cutie din fețe de grosime zero și nu presupuneți că toate colțurile se închid fără tăieturi ori sudură.

Funcția colțului

Pentru o cutie etanșă, o degajare trebuie integrată în soluția de închidere și sudare. Pentru o carcasă estetică, se evaluează golul vizibil și șlefuirea. Pentru un suport mecanic, se verifică materialul rămas; o degajare nu trebuie să slăbească necontrolat zona solicitată.

Schemă explicativă: Degajări de îndoire și colțuri de carcasă
10 / Toleranțe după îndoire și montaj+

Cote individuale și cumul de abateri

Abaterile de lungime și unghi se pot cumula la o piesă cu mai multe îndoiri. Cota dintre două găuri pe aceeași față plană nu are aceleași condiții ca distanța dintre găuri aflate pe două flanșe diferite. Identificați suprafețele și bazele care stabilesc montajul.

Efectul abaterii unghiulare

O abatere unghiulară deplasează capătul unei flanșe. Deplasarea transversală aproximativă pentru o flanșă de lungime L și o abatere mică δ este L × sin δ. O flanșă lungă este mai sensibilă decât una scurtă la același unghi.

Cote de control

Cotați clar după îndoire și înainte/după finisaj. Dacă funcția este montarea într-un ansamblu, o probă sau un calibru convenit poate fi mai relevant decât o cotare excesivă a tuturor fețelor. Evitați cotele contradictorii și definiți prioritatea cerințelor în desen.

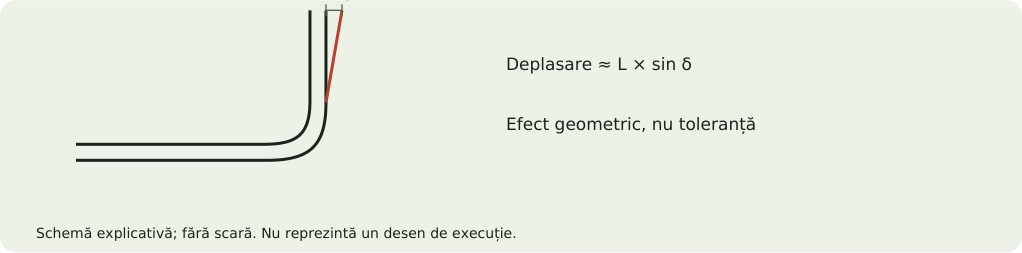

Schemă explicativă: Toleranțe după îndoire și montaj
11 / Exemplu complet: consolă și carcasă+

Consolă în L

Transmiteți modelul final, materialul, grosimea, raza interioară, unghiul final și cotele flanșelor. Identificați găurile de montaj și distanța lor față de tangentă. Dacă lungimile sunt exterioare, notați această convenție; nu furnizați simultan o desfășurată bazată pe altă rază fără explicație.

Carcasă cu mai multe îndoiri

Includeți capacele și interfețele în ansamblu. Verificați accesul la șuruburi, jocurile, inserțiile și colțurile care necesită sudare. Pentru fețe vizibile, precizați orientarea, direcția suprafeței și zonele fără urme. Folosiți aceeași revizie pentru model, desen și desfășurată.

Prototip și serie

La prototip se verifică montajul real și accesul sculelor. După acceptare, fixați revizia, materialul, finisajul și criteriile de control. O corecție de desfășurată nu trebuie propagată doar într-un DXF, lăsând desenul final neactualizat.

Exemplu complet: consolă și carcasă
PachetConținut
GeometrieSTEP final + PDF cotat
ProcesÎndoiri, inserții, suduri, finisaj
ControlCote finale și unghiuri critice
SerieRevizie acceptată și cantitate
12 / Checklist și cost+

Checklist

STEP final; PDF cotat; material; grosime; raze; unghiuri; cote interioare/exterioare; față vizibilă; toleranțe funcționale; cantități și revizie.

Exemplu practic

La tablă de 2 mm, o gaură cu marginea la 1 mm de tangenta îndoirii necesită revizuire. O distanță de 4 mm trece doar verificarea preliminară 2t; atelierul verifică în continuare sculele și raza.

Reducerea costului

Standardizați razele și orientările, limitați cotele strânse la funcții reale și verificați desfășurata înainte de lansarea seriei. Cotele după îndoire au alte condiții decât cotele unui contur plan.

Trimite piesa pentru ofertare ↗

03 / LASERMET · 14 PAGINI

Sudură și subansamble

Desene clare pentru laser, MIG/MAG și TIG

Descarcă ghidul complet PDF ↓
01 / Ce trimiteți atelierului+

Definiția ansamblului

Trimiteți modelul STEP, desenul de ansamblu și lista reperelor. Precizați materialele, grosimile, cantitatea și suprafețele funcționale. Numerotați subansamblele pentru o identificare clară.

Definiția sudurilor

Indicați tipul îmbinării, poziția, dimensiunea și lungimea cordoanelor. Dacă folosiți simboluri, indicați standardul desenului. „Sudat complet” nu precizează suficient cerințele funcționale.

Alegerea procesului

Laser, MIG/MAG și TIG au cerințe diferite pentru rost, acces și material. Alegerea se confirmă după analizarea geometriei și a cerințelor de aspect, rezistență sau etanșeitate.

02 / Rostul și accesul+

Potrivirea reperelor

Controlați jocul, planeitatea și poziționarea muchiilor. Nu transferați toleranțe de rost de la MIG/MAG la laser. Pentru laser, potrivirea reperelor trebuie evaluată pentru configurația efectivă.

Acces pentru execuție

Lăsați spațiu pentru capul de sudare și dispozitive. Un cordon desenat într-un colț închis poate fi inaccesibil; verificați ordinea de montaj înainte de finalizarea reperelor.

Suprafețe curate

Comunicați dacă materialul este zincat, vopsit sau uleiat. Pregătirea și refacerea protecției în zona îmbinării se stabilesc în ofertă; finisajul final se aplică după operațiile necesare.

03 / Deformare și toleranțe+

Cordoane dimensionate pentru funcție

Excesul de metal depus poate crește contracția și deformarea. Dimensionarea sudurii aparține proiectului; atelierul nu reduce arbitrar cordoanele cerute.

Poziționare și succesiune

Dispozitivele și o succesiune echilibrată pot controla deformarea. Cotați punctele de referință și cotele finale după sudare. Prevedeți adaos dacă sunt necesare prelucrări ulterioare.

Etanșare și verificare

Pentru recipiente sau ansamble etanșe, precizați mediul, presiunea și metoda de verificare. Cerințele de inspecție și documentare se convin înainte de producție; nu se presupun din model.

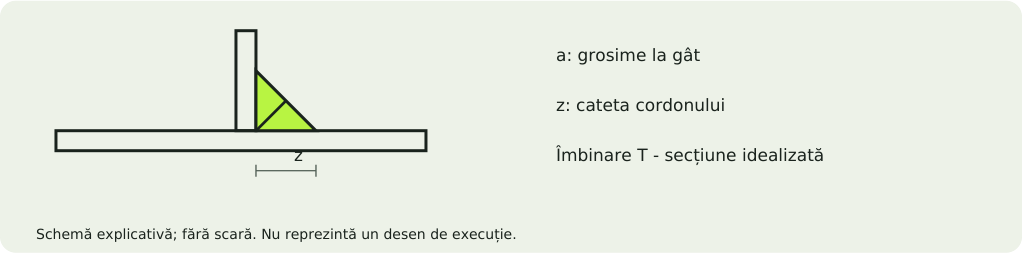

Schemă explicativă: Deformare și toleranțe
04 / Laser, MIG/MAG și TIG: alegerea procesului+

Alegerea începe cu funcția

Procesul se stabilește după material, grosime, îmbinare, acces, productivitate și cerința finală. Denumirea procesului nu garantează penetrarea, rezistența, etanșeitatea sau aspectul. Pentru piese portante sau etanșe trebuie definite cerințele de proiect și de verificare înainte de execuție.

Laser

Energia este concentrată într-o zonă mică, dar rezultatul depinde de potrivirea muchiilor, poziția rostului, material și configurație. Folosirea adaosului sau alte moduri de lucru schimbă cerințele procesului. Nu copiați un joc de rost dintr-o sudură cu arc într-o sudură laser fără analiză.

MIG/MAG și TIG

MIG/MAG utilizează sârmă electrod continuă și gaz de protecție; tipul gazului și adaosul se aleg după material. TIG utilizează electrod nefuzibil și poate include adaos separat. Productivitatea și controlul băii diferă. Atelierul propune traseul potrivit, iar desenul definește rezultatul cerut.

Laser, MIG/MAG și TIG: alegerea procesului
ProcesVerificări importante
LaserRost, poziționare, acces, penetrare și aspect
MIG/MAGRost, adaos, acces, stropi și deformare
TIGAcces, pregătire, adaos, protecție și timp
05 / Îmbinări cap la cap, suprapuse și în T+

Îmbinarea cap la cap

Capetele se aliniază, iar rostul și pregătirea se definesc după proces și grosime. Dacă este cerută penetrare completă, acest lucru trebuie precizat și verificat. Desenarea unei linii între două repere nu definește automat un rost complet penetrat.

Suprapunere și îmbinare în T

La suprapunere contează lungimea de contact, accesul și eventualul joc. La o îmbinare în T, grosimea efectivă a cordonului și lungimea sa stabilesc cerința de sudură. Cordonul nu se dimensionează după aspectul unei randări. Identificați dacă sudura este unilaterală, bilaterală sau pe anumite segmente.

Colțuri închise

La carcase, accesul capului și ordinea montajului sunt decisive. Verificați dacă se poate ajunge la rădăcină și dacă finisarea ulterioară este posibilă. Dacă produsul este etanș, traseul cordonului trebuie să fie continuu în zonele necesare, iar metoda de verificare se convine explicit.

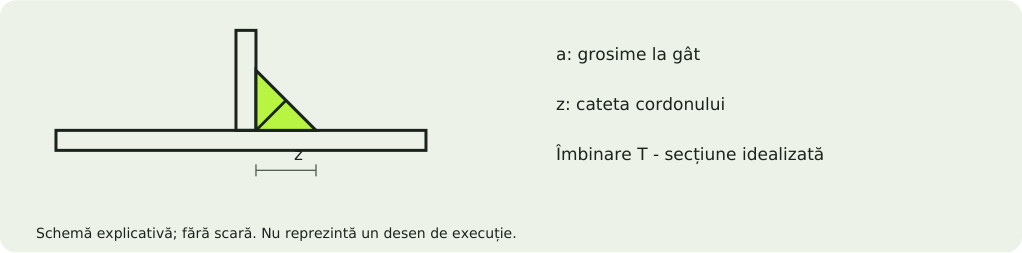

Schemă explicativă: Îmbinări cap la cap, suprapuse și în T
06 / Cum definiți cordonul în desen+

Dimensiuni și simboluri

Pentru un cordon de colț, grosimea la gât a și cateta z nu sunt aceeași cotă. Pentru o secțiune idealizată cu catete egale la 90°, a ≈ z/√2. În desen precizați simbolul și dimensiunea corectă, poziția, lungimea și eventualul pas; atelierul verifică interpretarea înainte de execuție.

Lungime, continuitate și parte

Identificați exact zonele sudate, partea de aplicare și eventualele întreruperi. „Sudură 30 mm” poate desemna un segment, nu întreaga muchie. Pentru sudură discontinuă, definiți numărul de segmente sau pasul și locația; nu lăsați alegerea la interpretarea unei fotografii.

Cerința funcțională

Includeți dacă sudura este de poziționare, de rezistență, de etanșare sau de aspect. Un cordon șlefuit la nivel poate avea altă secțiune finală decât unul lăsat aparent. Îndepărtarea materialului după sudură se aprobă din punctul de vedere al funcției și al proiectului.

Schemă explicativă: Cum definiți cordonul în desen
07 / Rost, potrivire și pregătirea reperelor+

Planeitate și aliniere

Muchiile trebuie să permită poziționarea repetabilă. Verificați abaterile de debitare și îndoire, deformarea semifabricatului și contactul în dispozitiv. Forțarea unor repere neconforme poate introduce tensiuni și poate ascunde o problemă dimensională care reapare după eliberare.

Pregătire și contaminare

Îndepărtarea oxizilor, grăsimii, vopselei sau acoperirilor se stabilește pentru material și proces. Anunțați dacă materialul este zincat sau are o protecție necunoscută. Zona pregătită trebuie să permită sudura și refacerea finisajului; o suprafață vopsită nu este presupusă pregătită pentru sudare.

Rostul este o condiție de proces

Deschiderea, unghiul și teșirea se aleg după îmbinare, grosime și procedură. Nu publicăm un joc maxim universal pentru LaserMet. Dacă o piesă necesită sudură laser, modelul și toleranțele de potrivire se discută înainte de a executa toate reperele din serie.

Rost, potrivire și pregătirea reperelor
ProblemăConsecință posibilă
Joc variabilPenetrare / aspect neuniform
Muchii nealiniatePoziție și secțiune schimbate
Suprafață contaminatăCalitate și finisaj afectate
Forțare în dispozitivTensiuni și revenire după eliberare
08 / Dispozitive, punctare și ordine de sudare+

Poziționare în dispozitiv

Stabiliți bazele care fixează geometria finală și accesul capului. Punctele de sprijin trebuie să permită manipularea și eventualele mișcări. Un dispozitiv ajută repetabilitatea, dar nu poate compensa nelimitat repere care nu corespund desenului.

Punctarea

Punctele mențin poziția înainte de cordonul final și fac parte din planul de execuție. Locul și modul de integrare în sudura finală se stabilesc tehnic. Punctele vizibile, care trebuie eliminate sau finisate, se iau în calcul la cerința de aspect.

Secvență și deformare

Căldura și contracția pot modifica unghiurile și dimensiunile. Succesiunea segmentelor, alternarea zonelor și dispozitivele se aleg pentru geometria concretă. Pentru o piesă lungă sau din tablă subțire, este utilă o probă pe care se verifică geometria după răcire și eliberare.

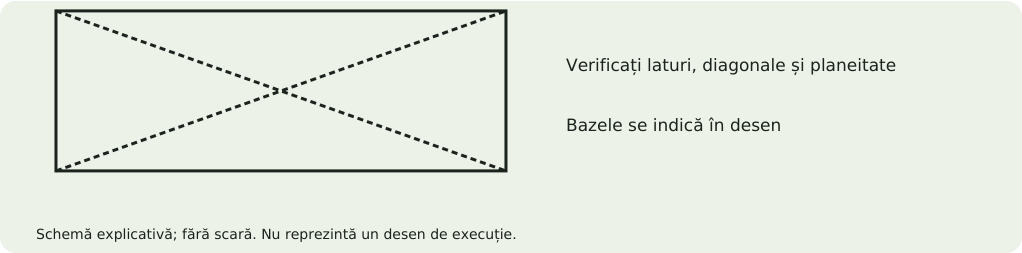

Schemă explicativă: Dispozitive, punctare și ordine de sudare
09 / Materiale și finisare după sudură+

Oțel

Materialul și starea influențează pregătirea, adaosul și eventualele măsuri de proces. Pentru oțeluri de rezistență ridicată sau combinații de materiale, este necesară analiză distinctă. Ghidul de ofertare nu înlocuiește selecția unei proceduri de sudare potrivite.

Inox și aluminiu

Precizați marca, starea și cerințele de suprafață. Pentru inox, diferența dintre cordon aparent, șlefuit și suprafață satinat-refăcută trebuie descrisă. Pentru aluminiu, aliajul și starea nu sunt detalii opționale; compatibilitatea și rezultatul se verifică pe proiect.

Finisaj și prelucrare

Șlefuirea poate modifica secțiunea cordonului și muchiile. Alezajele sau suprafețele precise se pot prelucra după sudură dacă funcția o cere. Vopsirea finală se planifică după operațiile de sudură și pregătire; rugozitatea și urmele suportului pot rămâne vizibile dacă nu sunt corectate.

Materiale și finisare după sudură
CerințăPrecizare necesară
Cordon aparentAspect acceptat și față vizibilă
Șlefuit la nivelZone permise și geometrie finală
Inox satinatDirecție și mod de refacere
Suprafață precisăPrelucrare înainte / după sudură
10 / Control: dimensiuni, aspect și etanșeitate+

Control dimensional

Definiți dimensiunile finale după răcire, bazele de măsurare, planeitatea și relațiile dintre repere. La un cadru, diagonalele și alinierea găurilor pot fi critice. La o carcasă, poziția capacului și planul garniturii pot conta mai mult decât dimensiunea brută exterioară.

Calitatea sudurii

Aspectul exterior nu dovedește singur penetrarea sau lipsa defectelor interne. Dacă sunt necesare inspecții speciale, niveluri de acceptare ori documente de calificare, acestea se solicită înainte de ofertare și se confirmă explicit. Nu presupunem că un proces mai rapid elimină nevoia de verificare.

Etanșeitate

Precizați mediul, presiunea sau depresiunea, durata și metoda de încercare, dacă sunt definite de proiect. Cerința se analizează cu responsabilul tehnic. O verificare vizuală sau un test simplu nu este echivalent cu orice cerință de vas sub presiune.

Control: dimensiuni, aspect și etanșeitate
VerificareScop
DimensionalăGeometrie și montaj
VizualăAspect și defecte vizibile
Inspecție specială cerutăCaracteristici convenite de proiect
Test de etanșareFuncție și criteriu de acceptare specific
11 / Exemplu de ofertare a unui subansamblu+

Definiți livrabilul

În loc de „cadru sudat”, furnizați codul ansamblului, desenul, lista reperelor, materialele și reviziile. Spuneți dacă LaserMet livrează subansamblul complet sau sudează repere furnizate de client. Identificați operațiile de debitare, îndoire, găurire și vopsire incluse.

Cerințe de montaj

Notați poziția găurilor, planul de așezare, punctele de contact și deformările admise. Includeți piesele pereche dacă sunt disponibile, astfel încât se poate verifica accesul la șuruburi și funcția. O randare este utilă pentru orientare, dar desenul cotat rămâne necesar.

Serie și recepție

Separați prototipul de seria anuală și de loturile de livrare. Un dispozitiv poate avea cost de pregătire și avantaj în serie. După aprobarea prototipului, păstrați aceleași cerințe și documente pentru lot; orice modificare de reper trebuie asociată unei revizii noi.

12 / Acceptarea ansamblului+

Checklist

Desen de ansamblu; repere și revizii; materiale; definiția cordoanelor; cote finale; aspect; finisaj; cerințe de control și documente solicitate.

Funcție și aspect

O suprafață șlefuită la nivel nu are aceeași cerință ca un cordon lăsat aparent. Indicați zonele vizibile și unde îndepărtarea materialului de sudură este permisă de proiect.

Cost și repetabilitate

Folosiți repere care se poziționează ușor, reduceți operațiile de întoarcere și discutați un dispozitiv pentru serie. Un prototip acceptat ajută la stabilirea criteriilor înainte de lot.

Trimite piesa pentru ofertare ↗

04 / LASERMET · 14 PAGINI

Prelucrări mecanice

Strunjire, frezare, găurire și filete după desen

Descarcă ghidul complet PDF ↓
01 / Fișiere și cerințe+

STEP plus PDF

Pentru proiectare 3D și prototipare, trimiteți și schița, funcția piesei și interfețele de montaj. Modelul descrie forma; desenul precizează toleranțe, rugozitate, filete și baze de măsurare. Includeți marca și starea materialului, cantitatea și revizia.

Cote funcționale

Marcați ajustajele și suprafețele de contact. O toleranță foarte strânsă pe toate cotele poate impune prelucrări și controale inutile. Cerințele se stabilesc după rolul fiecărei suprafețe.

Capacitate confirmată

Dimensiunile maxime, materialele, precizia și numărul de axe necesare se verifică pe piesă. Nu presupuneți că orice geometrie încărcată poate fi executată prin același traseu.

02 / Frezare și buzunare+

Colțuri interioare

O freză cilindrică lasă rază în colțurile interioare. Evitați colțurile perfect ascuțite în buzunare; pentru montarea unei piese rectangulare se pot prevedea degajări, dacă funcția permite.

Adâncime și acces

Buzunarele adânci și înguste necesită scule lungi, mai puțin rigide. Măriți raza și deschiderea când este posibil. Cavitățile ascunse și subdecupările necesită verificare de acces.

Pereți subțiri

Pereții subțiri se pot deforma la prindere și prelucrare. Grosimea admisibilă depinde de material, înălțime și geometrie; discutați strategia de prindere și succesiunea operațiilor.

03 / Strunjire, găuri și filete+

Repere de rotație

Folosiți geometrii coaxiale când funcția permite și precizați relațiile dintre diametre. Găurile laterale și formele necirculare pot necesita operații și prinderi suplimentare.

Găuri oarbe

Precizați adâncimea utilă cilindrică separat de vârful burghiului. Nu cereți implicit fund plat dacă acesta nu este necesar. Găurile lungi și mici se verifică pentru evacuarea așchiilor.

Filete

Indicați tipul, diametrul, pasul, clasa și lungimea utilă. De exemplu: M6 × 1, filet util 10 mm; adâncimea de găurire se stabilește separat. Specificați degajările pentru șurub și capul lui.

Schemă explicativă: Strunjire, găuri și filete
04 / Alegerea semifabricatului și a traseului+

Strunjire sau frezare

Strunjirea este potrivită pentru numeroase forme de rotație; frezarea creează fețe, buzunare, contururi și alte geometrii. O piesă poate necesita ambele, plus găurire sau filetare. Nu porniți de la ideea că întregul reper se execută într-o singură prindere pentru că modelul este un singur solid.

Semifabricat

Bara, placa, profilul și semifabricatul debitat se aleg după dimensiuni, material și operații. Lăsați atelierul să stabilească adaosurile tehnologice compatibile cu desenul final. Un semifabricat prea mic poate împiedica prinderea, iar unul excesiv de mare crește consumul și timpul.

Material și stare

Marca, tratamentul și starea de livrare afectează prelucrabilitatea și stabilitatea. Precizați dacă cerințele se referă la material înainte sau după tratament. Nu înlocuiți un aliaj cu altul doar pe baza aspectului; acceptarea unei substituții se face explicit.

Alegerea semifabricatului și a traseului
FormăTraseu de analizat
Arbore / bucșăStrunjire + operații suplimentare
Placă cu buzunareFrezare, găurire și control
Piesă din tablăDebitare + prelucrare locală
Ansamblu sudatSudare + suprafețe prelucrate final

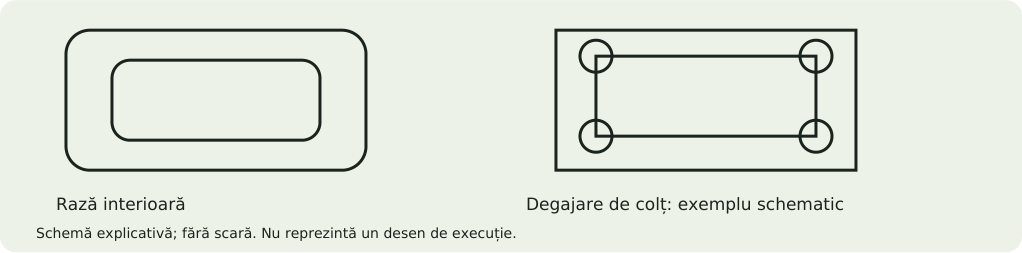

05 / Buzunare: raza sculei și adâncimea+

Raza interioară

O freză cilindrică nu produce un colț interior perfect ascuțit. Raza colțului trebuie să permită accesul unei scule suficient de rigide. Dacă funcția o permite, o rază mai mare poate reduce numărul de treceri cu scule mici. Degajările de colț se cotează și se verifică față de piesa care intră în buzunar.

Adâncime și îngustime

Raportul dintre adâncime și deschidere indică dificultatea de acces, dar nu definește singur o limită universală. Sculele lungi se pot deforma sau vibra; evacuarea așchiilor devine mai dificilă. Comunicați dacă forma buzunarului poate fi modificată fără să schimbe funcția.

Fund și suprafețe

Precizați dacă fundul trebuie să fie plan, dacă are o rază admisă și unde se cere rugozitate. O suprafață de etanșare necesită o cerință diferită de un locaș pentru reducerea greutății. Nu impuneți aceeași rugozitate pe toate suprafețele dacă nu este necesară.

Schemă explicativă: Buzunare: raza sculei și adâncimea

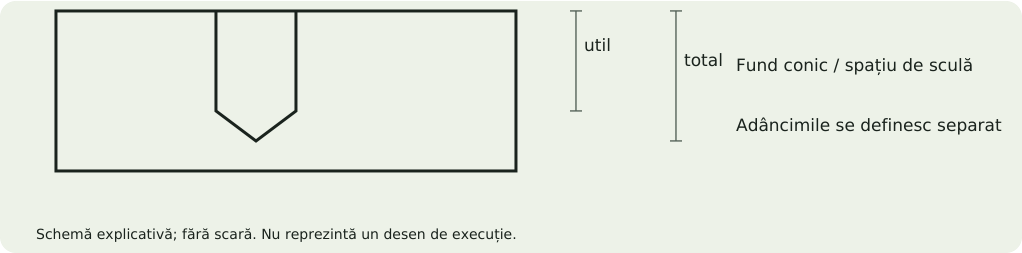

06 / Găuri: burghiu, alezare și lămaje+

Gaura simplă și alezajul de precizie

O gaură de trecere pentru șurub și un alezaj de centrare au cerințe diferite. Pentru centrare, cotați ajustajul, poziția și bazele. Realizarea poate include găurire urmată de alezare ori altă operație, în funcție de geometrie și toleranță.

Lămaje și șanfrenări

O lămajare cilindrică definește un locaș pentru cap sau o suprafață de sprijin. O șanfrenare conică are diametru/adâncime și unghi. Nu confundați șanfrenarea pentru cap de șurub cu o mică teșire de debavurare. Cotați explicit geometria funcțională.

Găuri oarbe și străpungeri

Indicați adâncimea utilă și dacă vârful conic este permis. Verificați grosimea rămasă până la cealaltă față sau până la un buzunar. Pentru găuri lungi, analiza se face cu atelierul; diametrul singur nu descrie riscul de deviere și evacuarea așchiilor.

Găuri: burghiu, alezare și lămaje
OperațieCerință de desen
GăurireDiametru, poziție, străpuns / orb
AlezareAjustaj și baze de control
Lămaj cilindricDiametru, adâncime, față
ȘanfrenareUnghi, diametru / adâncime
Schemă explicativă: Găuri: burghiu, alezare și lămaje

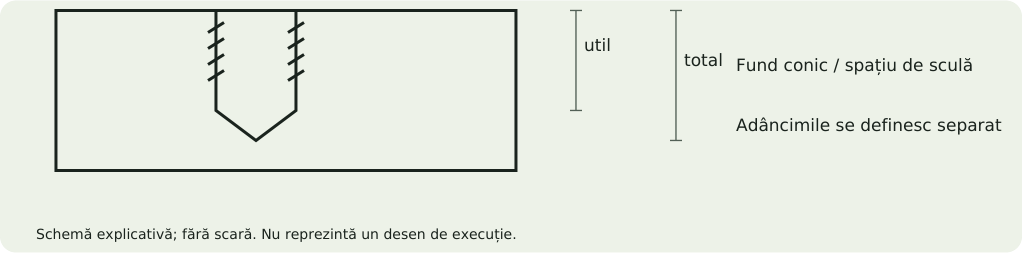

07 / Filete interioare și exterioare+

Specificație completă

Pentru filet metric precizați M, diametrul, pasul, clasa și lungimea utilă; pentru alte familii indicați standardul și forma cerută. Un filet desenat în model poate fi interpretat diferit dacă PDF-ul nu îl definește. Pentru un filet stânga, notați explicit sensul.

Adâncime utilă și găurire

Într-o gaură oarbă, filetul complet nu ajunge automat până la adâncimea burghiului. Există spațiu pentru intrarea sculei, ieșirea filetului și eventualul vârf al găurii. Precizați lungimea utilă cerută, iar atelierul verifică adâncimea și materialul rămas.

Degajări și montaj

La filete exterioare aproape de umăr, poate fi necesară o degajare pentru sculă și pentru așezarea piesei pereche. Verificați accesul cheii, capul șurubului și grosimea peretelui. Lungimea filetului se dimensionează după material și sarcină; un multiplicator generic nu înlocuiește calculul.

Schemă explicativă: Filete interioare și exterioare
08 / Pereți subțiri, piese lungi și prindere+

Rigiditate

Un perete înalt și subțire se poate deforma sub forțele de așchiere ori la strângere. Grosimea minimă executabilă depinde de material, înălțime, formă și acces. Uneori se schimbă ordinea operațiilor sau se folosesc sprijiniri; alteori este nevoie de o revizuire a geometriei.

Arbori și bucșe

Un arbore lung și subțire poate necesita susținere, iar o bucșă cu pereți subțiri poate fi deformată de mandrină. Precizați diametrele funcționale și concentricitatea cerută față de baze. Nu considerați dimensiunile în prindere echivalente cu cele ale piesei eliberate.

Zone pentru prindere

Atelierul trebuie să țină piesa în siguranță și să ajungă la suprafețe. O geometrie fără zone utile de prindere poate necesita un dispozitiv sau un adaos sacrificabil. Comunicați dacă sunt permise găuri temporare ori urme pe zone nefuncționale; ele nu se adaugă arbitrar.

Pereți subțiri, piese lungi și prindere
ProblemăOpțiune de analizat
Perete flexibilMai multă rigiditate / sprijin / altă succesiune
Arbore lungSusținere și prinderi adecvate
Suprafețe peste tot funcționaleDispozitiv dedicat
Urme de strângere nepermiseZone protejate și criteriu de aspect
09 / Toleranțe, baze și rugozitate+

Dimensiune versus geometrie

Toleranța pe diametru nu definește concentricitatea, cilindricitatea sau poziția. Planeitatea unei fețe nu definește singură perpendicularitatea față de o axă. Dacă aceste caracteristici sunt funcționale, trebuie precizate în desen cu baze identificabile și condiții de verificare.

Cote generale și excepții

Folosiți toleranțe generale potrivite proiectului și evidențiați cotele critice. Toleranțele strânse pot cere scule, reglaje, temperatură de control și metode de măsurare diferite. LaserMet le confirmă pe reper; ghidul nu stabilește o precizie universală pentru toate dimensiunile.

Rugozitate și urme

Notați suprafețele la care este cerută rugozitatea și parametrul, de exemplu Ra, cu unitatea. Suprafața „lucioasă” din randare nu specifică rugozitatea. Precizați și teșirile, razele și muchiile care nu trebuie rotunjite, astfel încât debavurarea să nu afecteze montajul.

10 / Proiectare 3D și prototipare+

Când porniți de la schiță

Trimiteți funcția, dimensiunile principale, sarcinile cunoscute, piesele pereche și constrângerile de spațiu. Fotografiile și schițele sunt utile, dar cotele de montaj trebuie verificate. Stabilirea geometriei nu înseamnă automat verificare structurală sau certificare de produs.

Ce trebuie aprobat

Înainte de execuție, clarificați modelul, desenul, materialul, operațiile și criteriile funcționale. Pentru o piesă care înlocuiește una existentă, stabiliți dacă se copiază geometria măsurată sau se proiectează o soluție modificată. O piesă uzată poate furniza dimensiuni care nu corespund desenului inițial.

Prototip versus serie

Prototipul poate valida montajul și traseul de fabricație. După test, actualizați toate fișierele și aprobați revizia pentru serie. Precizați ce testări face clientul și ce verificări face atelierul; un prototip care se montează nu dovedește singur durata de viață în exploatare.

Proiectare 3D și prototipare
EtapăRezultat de convenit
DefinireFuncție, interfețe, dimensiuni
ProiectareModel și desen pentru aprobare
PrototipMontaj și verificări convenite
SerieRevizie acceptată și control
11 / Estimarea costului și o cerere completă+

Nu doar greutatea

Timpul depinde de îndepărtarea materialului, acces, numărul de prinderi, scule, toleranțe și control. O piesă ușoară cu buzunare adânci și multe găuri poate fi mai costisitoare decât una grea cu geometrie simplă. Consumurile de semifabricat diferă de masa finală.

Optimizări utile

Reduceți numărul de orientări, permiteți raze potrivite sculelor și eliminați precizia inutilă. Evitați adâncimi de filet fără rol și suprafețe foarte fine unde nu sunt necesare. Cereți comparația de preț pentru cantități reale, nu doar pentru un singur prototip.

Pachetul pentru ofertare

STEP și PDF, marca și starea materialului, cantitate, toleranțe, rugozități, filete, finisaj și documente cerute. Indicați dacă proiectarea este inclusă și dacă modelul este final sau poate fi optimizat. Prețul orientativ online se confirmă tehnic înainte de execuție.

12 / Control și reducerea costului+

Checklist

Model și desen concordante; baze; toleranțe; rugozitate; filete; material și stare; cantitate; finisaj; cerințe de măsurare și trasabilitate.

Exemplu de revizuire

Un buzunar cu colțuri interioare fără rază poate impune alt proces. Introducerea unei raze compatibile cu scula, dacă funcția o permite, simplifică execuția.

Cost

Reduceți prinderile, folosiți găuri și filete uzuale și aplicați rugozități fine numai unde sunt necesare. Solicitați separat prețul prototipului și al seriei; disponibilitatea materialului se confirmă.

Trimite piesa pentru ofertare ↗

05 / LASERMET · 14 PAGINI

Finisaje și vopsire

Aspect, protecție și montaj după acoperire

Descarcă ghidul complet PDF ↓
01 / Specificați rezultatul+

Aspectul final

Indicați culoarea RAL, textura, luciul și fețele vizibile. Codul RAL singur nu definește textura sau luciul. Pentru potrivire cu un produs existent, transmiteți o mostră acceptată.

Mediul de utilizare

Precizați interior/exterior, expunerea la umezeală și substanțe chimice. Sistemul de pregătire și acoperire se alege pentru material și utilizare; culoarea nu definește rezistența la coroziune.

Operații înainte de finisaj

Debavurarea, sudura, șlefuirea și prelucrările se planifică înainte de acoperire. Urmele de sudură sau defectele suportului pot rămâne vizibile dacă nu se cere pregătirea potrivită.

02 / Ajustaje și mascări+

Acoperirea schimbă dimensiunile

Stratul aplicat afectează diametrele, fantele și jocurile de montaj. Cereți grosimea sistemului în ofertă și verificați ajustajul final. Nu utilizați o valoare universală pentru toate finisajele.

Zone fără acoperire

Marcați filetele, suprafețele de contact, împământare și etanșare care trebuie mascate. Indicați dacă toleranța este cerută înainte sau după finisare.

Puncte de suspendare

Piesele necesită poziționare în proces. Conveniți găurile sau punctele de agățare și zonele unde urmele sunt acceptabile, mai ales pentru elemente de design.

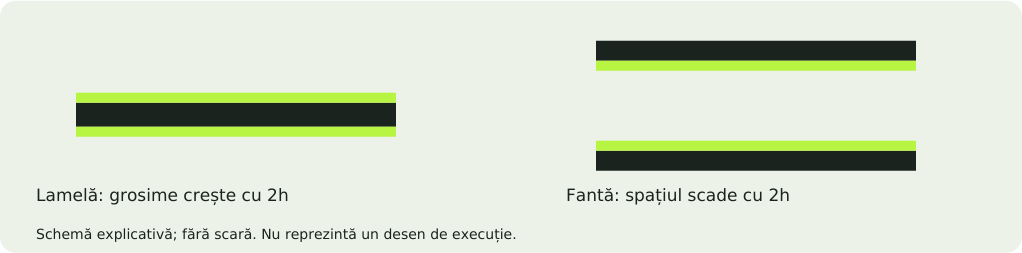

03 / Material și geometrie+

Pregătirea suportului

Oțelul, inoxul și aluminiul necesită pregătiri adecvate. Nu prescrieți aceeași pregătire pentru toate materialele. Comunicați acoperirile deja existente și eventualele reparații.

Muchii și cavități

Muchiile foarte ascuțite și zonele greu accesibile pot complica obținerea unei acoperiri uniforme. Prevedeți muchii sigure și discutați cavitățile adânci în faza de proiectare.

Ansamble goale

Pentru profile și volume închise, necesitatea orificiilor de aerisire, drenaj sau acces se verifică împreună cu atelierul în funcție de proces. Nu închideți geometria înainte de această verificare.

Schemă explicativă: Material și geometrie
04 / Sistem de acoperire, culoare și mediu+

Sistemul este mai mult decât RAL

Vopsirea electrostatică aplică pulbere pe suport, urmată de un ciclu de întărire corespunzător produsului. Marca materialului, pregătirea și tipul pulberii influențează rezultatul. RAL descrie culoarea de referință, nu protecția la coroziune sau întreaga performanță a sistemului.

Mediul de utilizare

Comunicați interior sau exterior, expunerea la apă, soare, agenți chimici și condițiile de montaj. Suprafețele care rețin apă și contactul dintre materiale diferite pot modifica comportamentul. Nu se promite aceeași durabilitate pentru orice mediu doar pentru că piesa este vopsită.

Textură și luciu

Nuanța, textura și gradul de luciu trebuie descrise împreună. Un negru fin texturat și unul neted lucios pot arăta diferit chiar dacă au același RAL. Pentru produse care se montează alăturat, aprobați o mostră și conveniți criteriul de comparație.

Sistem de acoperire, culoare și mediu
SpecificațieExemplu de câmp în cerere
MaterialS235JR, inox sau aliaj de aluminiu
MediuExterior, apă / soare / agenți identificați
AspectRAL + neted/texturat + luciu
SistemPregătire și acoperire confirmate în ofertă
05 / Pregătirea suprafeței înainte de vopsire+

Curățare

Grăsimile, murdăria, oxizii și reziduurile pot afecta aderența sau aspectul. Pregătirea se stabilește după material și starea suportului. O piesă aparent curată poate păstra contaminări; comunicați istoricul materialului, uleiurile și acoperirile anterioare.

Debitare și sudură

Muchiile și zonele de sudură se verifică înainte de finisaj. Urmele de zgură, stropii, bavura și colțurile tăioase nu dispar automat sub pulbere. O acoperire poate accentua defectele suportului; cereți șlefuire ori refacerea suprafeței acolo unde aspectul o impune.

Substraturi speciale

Materialele zincate, piesele turnate și suprafețele cu pori pot necesita evaluare și pregătire particulară. Condițiile de întărire trebuie să fie compatibile cu ansamblul. Adezivii, plasticele și componentele montate se comunică înainte de alegerea procesului.

Pregătirea suprafeței înainte de vopsire
Stare suportCe trebuie analizat
UleiatDegresare adecvată
Oxidat / ruginitÎndepărtare și integritatea suportului
SudatStropi, urme, colțuri și planeitate
Acoperit anteriorCompatibilitate sau îndepărtare

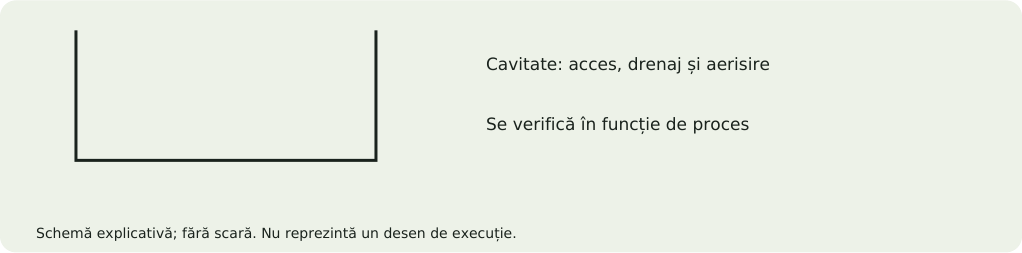

06 / Muchii, cavități și acces la suprafață+

Muchii exterioare

Muchiile foarte ascuțite pot avea comportament diferit al stratului și sunt nefavorabile la manipulare. Prevedeți muchii pregătite corespunzător, fără a modifica zonele funcționale. O teșire cotată și o debavurare simplă sunt operații distincte.

Colțuri interioare și buzunare

La aplicarea electrostatică, zonele adânci sau ecranate pot fi mai greu de acoperit uniform. Nu presupuneți că interiorul unei cavități primește același strat ca fața exterioară. Dacă acoperirea interioară este critică, specificați zona și verificați posibilitatea procesului.

Volume închise

Spălarea, drenajul, uscarea, aerisirea și încălzirea necesită verificarea geometriei. Găurile tehnologice se stabilesc după proces și produs. Evitați cavități care rețin lichide și configurații care nu pot fi curățate ori inspectate; orice modificare de geometrie se aprobă înainte de execuție.

Schemă explicativă: Muchii, cavități și acces la suprafață
07 / Grosimea stratului și jocurile de montaj+

Grosime specificată

Stratul se stabilește după produsul și sistemul de acoperire. Nu publicăm o grosime universală pentru toate piesele. Dacă este critică, conveniți intervalul și zonele de măsurare înainte de ofertare. Fața plană, muchia și colțul interior pot avea condiții diferite.

Calculul unui joc

O fantă acoperită pe ambele fețe își reduce lățimea liberă cu aproximativ de două ori stratul de pe acele fețe. O lamelă acoperită pe ambele fețe își mărește dimensiunea cu același efect. Într-o îmbinare acoperită pe ambele componente, efectele se cumulează.

Variații reale

Calculul idealizat ajută proiectarea, dar nu include toate variațiile dimensionale, bavura și neuniformitatea locală. Verificați toleranțele reperelor și cele ale sistemului de finisare împreună. Pentru o îmbinare strânsă, o mostră finală este utilă înainte de serie.

Schemă explicativă: Grosimea stratului și jocurile de montaj

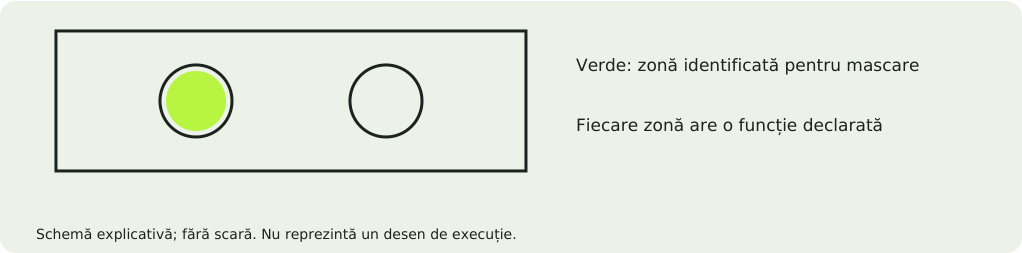

08 / Mascări, filete și contacte+

Zone de montaj

Identificați filetele, alezajele, locașurile, suprafețele de etanșare și fețele de contact care trebuie păstrate fără acoperire. Modelul 3D se completează cu o vedere în PDF sau o hartă de mascare. Culoarea singură nu definește dacă o zonă trebuie mascată.

Contact electric

Pentru împământare sau contact conductiv, precizați zona și funcția. O pulbere obișnuită nu este presupusă conductivă. Contactul se realizează și se verifică potrivit cerințelor proiectului; o gaură de șurub fără mascare nu garantează singură continuitatea electrică.

Ordinea operațiilor

Stabiliți dacă filetele și alezajele se execută înainte de finisare cu mascare ori ulterior cu refacere a protecției, dacă este necesară. Curățarea unui filet după vopsire poate îndepărta protecția locală. Includeți această cerință în traseul de fabricație, nu la recepție.

Mascări, filete și contacte
ZonăInstrucțiune
FiletMascare sau operație ulterioară convenită
Alezaj de ajustajCota finală și zona protejată
EtanșareSuprafață și criteriu de acoperire
Contact electricPoziție, funcție și verificare
Schemă explicativă: Mascări, filete și contacte

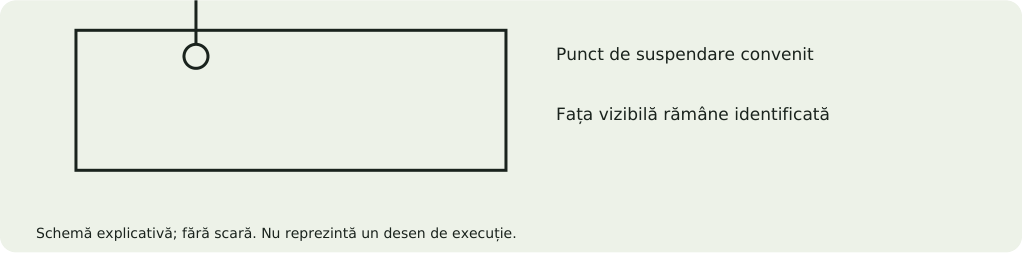

09 / Suspendare și ciclul de întărire+

Puncte de agățare

Piesa trebuie susținută și poziționată în proces. Precizați zonele unde urmele de suspendare sunt acceptate și dacă sunt permise găuri tehnologice. Pentru o față estetică, discutarea punctului de agățare înainte de debitare poate evita un defect vizibil.

Temperatura și timpul

Întărirea urmează fișa tehnică a produsului; temperatura aerului din cuptor și temperatura efectivă a piesei nu sunt același lucru. Masa și grosimea influențează încălzirea. Nu se aplică un timp generic tuturor ansamblelor fără verificarea sistemului.

Compatibilitatea ansamblului

Componentele sensibile, plasticele, adezivii, materialele de umplere și volumele închise se analizează înainte de proces. Indicați dacă piesa poate fi demontată. Reparația unei acoperiri finale nu este automat echivalentă cu rezultatul unui ciclu complet pe suportul pregătit.

Schemă explicativă: Suspendare și ciclul de întărire
10 / Recepția aspectului și măsurarea+

Mostră și condiții de evaluare

Pentru produse estetice, conveniți o mostră, distanța de privire, iluminarea și orientarea. Ecranele și fotografiile nu sunt referințe suficient de stabile pentru culoare și luciu. Pentru efecte metalizate sau texturi, orientarea și procesul pot influența percepția.

Zone vizibile și neexpuse

Împărțiți piesa după importanța aspectului. O față principală vizibilă poate avea cerințe diferite față de partea ascunsă în montaj. Definiți dacă sunt acceptate urme de agățare, reparații locale sau mici imperfecțiuni și în ce zone; „aspect perfect” nu este un criteriu măsurabil.

Control convenit

Dacă sunt cerute măsurarea stratului, aderență, culoare ori alte încercări, specificați metodele, zonele și documentele. Nu se presupune un raport complet pentru orice comandă. Rezultatele unui sistem sau ale unei mostre nu înlocuiesc automat verificarea lotului cerut.

Recepția aspectului și măsurarea
ControlDe convenit
CuloareMostră și condiții de comparație
AspectFețe, distanță și defecte admise
StratInterval și puncte de măsurare
ÎncercăriMetodă, lot și raport solicitat
11 / Ambalare, reparații și întreținere+

Protejați suprafața finală

Separatoarele, protecția muchiilor și ambalarea individuală reduc riscul de zgâriere. Evitați contactul metal pe metal și verificați dacă folia sau materialul de ambalare poate afecta finisajul. Comunicați dacă produsele vor fi depozitate sau montate imediat.

Montaj

Șuruburile, șaibele și sculele pot deteriora stratul. Planificați fețele de contact și elementele de protecție în proiect. Pentru repere acoperite la exterior, deteriorarea în montaj și menținerea apei în îmbinări pot influența durabilitatea; detaliile de montaj trebuie evaluate.

Reparație și curățare

Dacă este necesară o reparație, solicitați soluția compatibilă cu sistemul aplicat și nivelul de aspect cerut. Pentru curățare folosiți instrucțiunile sistemului și evitați agenți agresivi nevalidați. Reparația locală poate avea diferență de culoare, textură sau performanță și trebuie acceptată.

12 / Recepție și ambalare+

Checklist

Material; sistem cerut; mediu de utilizare; RAL; textură; luciu; fețe vizibile; mascări; cote finale; puncte de suspendare; criterii de acceptare.

Mostră pentru serie

Pentru produse vizibile, aprobați o mostră reprezentativă și conveniți condițiile de evaluare. Cerințele de aspect trebuie să fie măsurabile și identice pentru tot lotul.

Protejarea pieselor

Precizați ambalarea individuală, separatoarele și zonele sensibile. Evitați contactul metal pe metal în transport; includeți cerințele de identificare a reperelor.

Trimite piesa pentru ofertare ↗

Ediția extinsă 05.10.2026. Exemplele ilustrează geometria și calculele. Materialul, sculele, toleranțele și finisajele se confirmă pentru proiectul concret înainte de execuție.

URMĂTORUL TĂU PROIECT

Ai desenul.
Hai să-i dăm formă.

Încarcă proiectul tău

De la o piesă la serie. Minimum 50 € / comandă.
